বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
ডব্লিউএল-১১৭ একটি একক পয়েন্ট লোড সেল যা উচ্চ-শক্তিযুক্ত অ্যালুমিনিয়াম খাদ থেকে নির্মিত, যা 50 কেজি থেকে 500 কেজি পর্যন্ত বিস্তৃত ক্ষমতা পরিসীমা জুড়ে।এই একক পয়েন্ট লোড সেল ঐচ্ছিক C3 বা C4 স্পষ্টতা গ্রেড সমর্থন করে এবং চমৎকার নামমাত্র আউটপুট ধারাবাহিকতা বৈশিষ্ট্য, যা বৃহত্তর ওজন প্ল্যাটফর্মের জন্য সমান্তরালভাবে একাধিক ইউনিট ব্যবহারের অনুমতি দেয়। নির্দিষ্ট ইনস্টলেশন প্রয়োজন মেটাতে তারের দৈর্ঘ্য এবং অন্যান্য বিকল্পগুলি কাস্টমাইজ করা যেতে পারে।
এই একক পয়েন্ট লোড সেল 0.015%F.S এর একটি সমন্বিত ত্রুটি অর্জন করে, 0.02%F.S এর অ-রৈখিকতা, এবং 0.015%F.S এর পুনরাবৃত্তিযোগ্যতা। নামমাত্র আউটপুট 2.0±0.05mV/V, শূন্য ভারসাম্য ±0.2%mV/V,এবং বিচ্ছিন্নতা প্রতিরোধ ≥5000MΩ/100VDC. 5 ~ 15 ভিডিসি এর প্রস্তাবিত উত্তেজনার সাথে, এই সেন্সর মাঝারি থেকে উচ্চ ক্ষমতা অ্যাপ্লিকেশনগুলির জন্য স্থিতিশীল এবং পুনরাবৃত্তিযোগ্য পরিমাপ সরবরাহ করে।
ডাব্লুএল-১১৭ স্ট্যান্ডার্ড হিসাবে আইপি 65 সুরক্ষা সরবরাহ করে, কাস্টমাইজযোগ্য উচ্চতর রেটিং সহ উপলব্ধ। এটি -৩০ ডিগ্রি সেলসিয়াস থেকে 70 ডিগ্রি সেলসিয়াস পর্যন্ত বিস্তৃত তাপমাত্রা পরিসরে কাজ করে, নামমাত্র স্থানচ্যুতি 0.6 ~ 0।9mm প্রয়োগ করা লোড উপর নির্ভর করে. স্ট্যান্ডার্ড ক্যাবলটি Φ5 মিমি × 3000 মিমি, এবং কাস্টম দৈর্ঘ্য অর্ডার করা যেতে পারে। নিরাপদ ওভারলোড 150% এফএস, মাঝে মাঝে ওভারলোড ইভেন্টের অধীনে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
প্রচলিত প্রয়োগঃ
-
বেঞ্চ স্কেলঃ মান নিয়ন্ত্রণ এবং ব্যাচিংয়ের জন্য টেবিলের ওজন
-
মূল্য নির্ধারণের স্কেলঃ খুচরা মূল্য গণনা সিস্টেম যা ব্যবসায়ের জন্য বৈধ বিকল্প রয়েছে
-
হপার এবং ট্যাঙ্ক ওজনঃ বাল্ক উপাদান স্তর পর্যবেক্ষণ
-
কনভেয়র বেল্ট স্কেলঃ অবিচ্ছিন্ন গতিতে ভারসাম্যহীন কঠিন পদার্থের জন্য
-
চেকওয়েজারঃ উচ্চ গতির লাইনে প্যাকেজ ওজন যাচাই করা
-
সমান্তরাল মাল্টি-সেন্সর প্ল্যাটফর্মঃ মেঝে স্কেল এবং বড় শিল্প ওজন ব্রিজ
স্পেসিফিকেশনঃ
| সক্ষমতা |
50/100/150/200/250/300/400/ 500 কেজি |
| নামমাত্র আউটপুট |
2.0±0.05mV/V
|
| নির্ভুলতা শ্রেণি |
C3 |
| যৌগিক ত্রুটি |
± 0.015% F.S. |
| শূন্য ব্যালেন্স |
±0.02mV/V |
| অ-রৈখিকতা |
± 0.02% F.S. |
| হাইস্টেরেসিস |
± 0.017% F.S. |
| পুনরাবৃত্তিযোগ্য |
± 0.015% F.S. |
| সংবেদনশীলতার উপর তাপমাত্রার প্রভাব |
±0.008%F.S./10°C |
| শূন্যে তাপমাত্রার প্রভাব |
±0.0125%F.S./10°C |
| ইনপুট প্রতিরোধের |
৩৮০±১০Ω |
| আউটপুট প্রতিরোধের |
৩৫০±৫Ω |
| আইসোলেশন প্রতিরোধের |
≥5000MΩ/100VDC |
| প্রস্তাবিত উত্তেজনা |
5-15VDC |
| ক্ষতিপূরণকৃত তাপমাত্রা পরিসীমা |
-১০-৪০ ডিগ্রি সেলসিয়াস |
| অপারেশন তাপমাত্রা পরিসীমা |
-30~70°C |
| নিরাপদ ওভারলোড |
১৫০% এফ.এস. |
| চূড়ান্ত ওভারলোড |
২০০% এফ.এস. |
| আইপি ক্লাস |
আইপি ৬৫ (কাস্টমাইজযোগ্য) |
| ক্যাবলের আকার |
Φ5×3000mm (কাস্টমাইজযোগ্য) |
| উপাদান |
অ্যালুমিনিয়াম খাদ |
| নামমাত্র স্থানচ্যুতি |
0.6-0.9 মিমি |

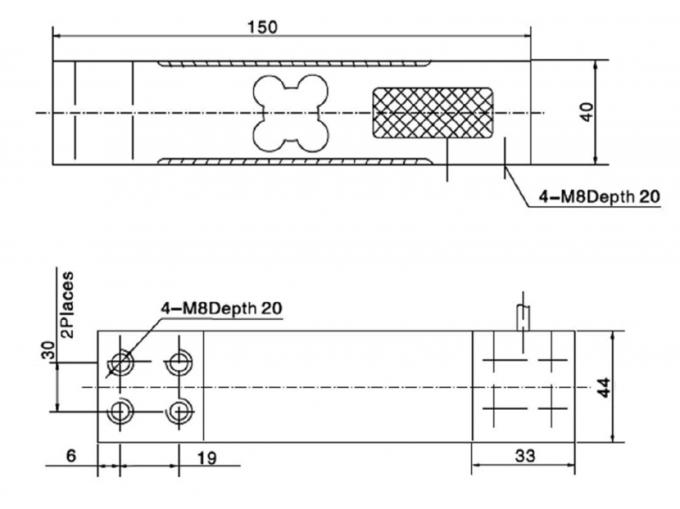

মাত্রা (এমএম):

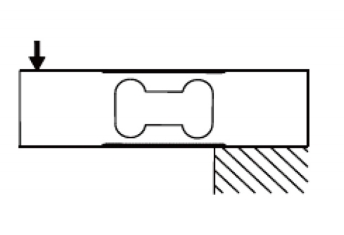

লোডিং দিকঃ

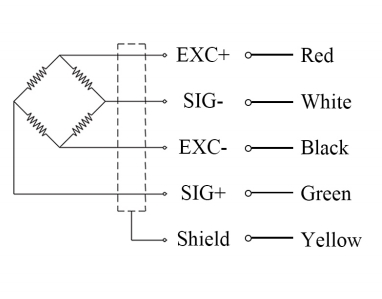

ওয়্যারিংঃ
